对837-15093-06 7通道I/O控制板的逆向研究

相当神秘的小板子。官方在手册上提供的名称是IC BD I/O 7CH CONT RS232 12V。根据对未贴片元件的研究，这个板子可能还有支持RS485和CAN总线的变体版本。电源总线为5V，外围电路极其简单，因此只介绍一些核心的元件及接口的针脚定义和连接方式。

目前已知部分使用这块板子的游戏均将其用于LED灯带控制，部分游戏如下¹：

• Ongeki（SM16703P LED）
• Chunithm / Chunithm NEW（WS2811S LED）
• FGO Arcade（SM16703P LED）

接口定义

CN1：12V电源输入，XA-2P

引脚	定义
1	+12V
2	GND

CN2：I/O，XH-9P

引脚定义来源于用户手册，但控制LED时仅使用了GSCLK，仅依靠引脚名称无法推断作用。

引脚	定义
1	MODE
2	BLANK
3	XLAT
4	GSCLK
5	SCLK
6	SOUT
7	SIN
8	GND
9	GND

CN3：RS232/RS485，XH-6P

引脚	定义	备注
1	RXD
2	TXD
3	GND
4	ID_OUT	通过一个三极管与MCU相连
5	TERM	连接至RXD
6	TERM1	连接至TXD

CN4：RS422，XH-4P

引脚	定义	备注
1	TXD	RS422 Y
2	RXD	RS422 Z
3	GND
4	ID_IN

CN5 & CN6：CAN总线

好像很多控制板都有这个总线的接口，但都空焊了。针脚定义与837-15257的两个CAN接口一致，可参考我之前的文章，在此不再赘述。

CN7：ICSP，PH-6P

引脚	定义
1	MISO
2	+5V
3	SCK
4	MOSI
5	RESET
6	GND

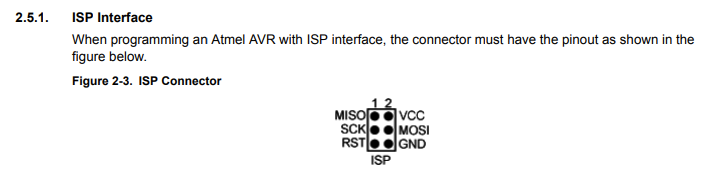

如果你觉得眼熟，那就对了，它就是把 Atmel AVR系列单片机用于编程的ISP接口横着摆了而已²：

IC针脚定义

IC1：ATMEGA32M1-AU

核心为一颗ATMEGA32M1-AU。引脚定义如下，加粗为非IO引脚，串口RT视角为MCU

引脚	定义	备注
1	CN2_4 GSCLK & CN7_1 MISO	串接47Ohm电阻
2	CN7_4 MOSI & IC3 DI	串口TX
3	CN4_4 ID_IN	2.2kOhm上拉
4	VCC
5	GND
6	IC2 RO	接收器输出
7	IC2 RE#	接收器使能
8	CN2_7 SIN	串接47Ohm电阻
9	CN2_6 SOUT	串接47Ohm电阻
10	XTAL Input
11	XTAL Output
12	CN7_3 SCK & IC3 RO	串口RX
13	CN2_1 MODE	串接47Ohm电阻
14	CN2_2 BLANK	串接47Ohm电阻
15	CN2_3 XLAT	串接47Ohm电阻
16	DIPSW1_1	2.2kOhm上拉
17	DIPSW1_2	2.2kOhm上拉
18	DIPSW1_3	2.2kOhm上拉
19	AVCC
20	AGND
21	AREF
22	DIPSW1_4	2.2kOhm上拉
23	DIPSW1_5	2.2kOhm上拉
24	DIPSW1_6	2.2kOhm上拉
25	DIPSW1_7	2.2kOhm上拉
26	LED3
27	LED2
28	CN2_5 SCLK	串接47Ohm电阻
29	DIPSW1_8 & IC3 RE#	2.2kOhm上拉
30	CN3_4 ID_OUT	通过三极管连接
31	CN7_5 RESET
32	IC3 DE	串口输出使能

IC2：NXP TJA1050（猜测），CAN总线收发器

因为是sega许多控制板都有的设计，因此合理推断是一样的芯片。

IC3：ADI MAX33049E（猜测），RS485/RS422收发器

根据针脚推测，也可能是可以进行pin-to-pin替换的其它型号。

IC4：ADI ADM3222，RS232收发器

IC5：未知，串口通信相关

参考资料

1. TeamTofuShop / segatools ↩︎

2. Atmel AVR ISP MKII User Guide ↩︎
